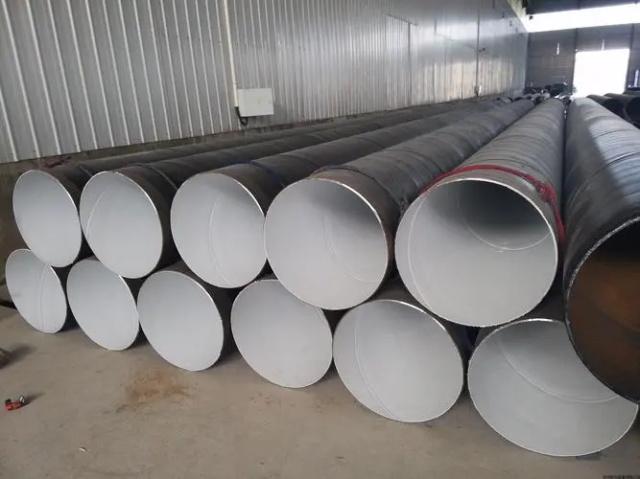

防腐螺旋鋼管防腐層修補(bǔ)步驟及要點(diǎn)如下：

　　一、修補(bǔ)前準(zhǔn)備

　　識(shí)別缺陷位置

　　使用電火花檢漏儀或目視檢查，定位防腐層破損區(qū)域(如針孔、裂紋、剝離)。

　　裝箱后修補(bǔ)場(chǎng)景：若因叉車(chē)裝卸導(dǎo)致端口防腐層磨損，需先去除端口外包裝，徹底暴露破損部位。

　　表面處理

　　除銹打磨：用砂輪機(jī)或噴砂設(shè)備將破損區(qū)域及周邊10-15cm范圍內(nèi)的防腐層徹底清除，直至露出金屬基材。

　　清潔干燥：清除油污、灰塵，確保表面粗糙度達(dá)到Sa2.5級(jí)(符合ISO 8501-1標(biāo)準(zhǔn))，以增強(qiáng)新涂層附著力。

　　二、修補(bǔ)材料選擇

　　根據(jù)原防腐層類(lèi)型選擇匹配的修補(bǔ)材料，常見(jiàn)方案包括：

　　三、修補(bǔ)工藝流程

　　底漆涂刷

　　在處理好的金屬表面均勻涂抹一層特制底漆(如環(huán)氧底漆)，厚度≥80μm，等待表干但未完全固化(通常10-15分鐘)。

　　面漆及增強(qiáng)層施工

　　涂層修補(bǔ)：按原防腐層結(jié)構(gòu)涂刷面漆(如環(huán)氧煤瀝青或聚氨酯)，厚度0.2-0.5mm。

　　玻璃纖維布纏繞：若原防腐層包含玻璃纖維布，需按相同工藝?yán)p繞，確保各層粘結(jié)緊密。

　　熱收縮帶補(bǔ)口：針對(duì)三層PE防腐層，采用紅外加熱工藝使熱縮帶收縮(溫度120-140℃)，搭接寬度≥100mm。
